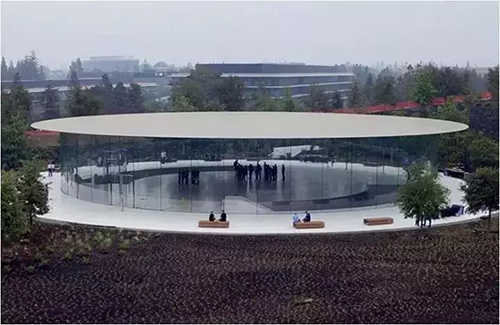

今年蘋果公司舉行iphone X 發布會時，喬布斯劇院吸引了很多關注，刷爆了朋友圈。劇院的整個地上結構除了科技感十足的玻璃之外，舒展輕盈的屋頂也是其一大特色，而這個屋頂所使用的材料正是 FRP。

 一、FRP簡介

1、材料構成

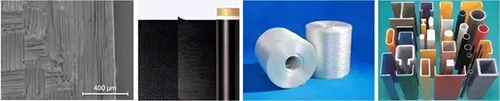

纖維增強復合材料FRP，英文全稱Fiber Reinforced Polymer /Plastics，由纖維材料與基體材料構成。用于建筑結構時，常用的纖維材料有碳纖維、玻璃纖維，基體材料有環氧樹脂、乙烯基酯樹脂、不飽和聚酯樹脂。由微觀到宏觀，首先由極細的纖維絲按一定方向排列或編織為板、布等形式，再與基體材料膠結后形成FRP制品。

2、發展歷史

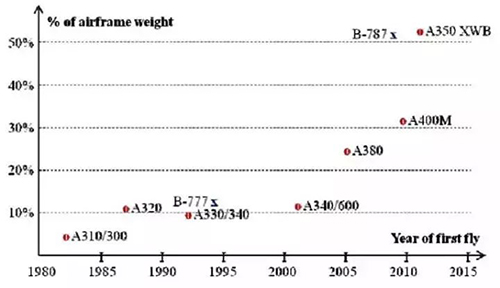

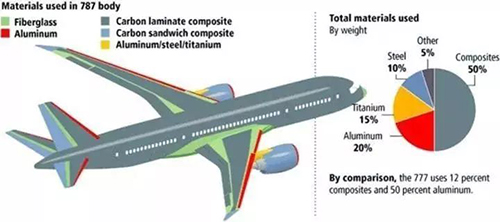

從20世紀40年代問世以來，F(xiàn)RP首先被應用于航空航天、軍事等領域。以客機為例，客機制造材料中的FRP占比逐年增高，至波音787和空客350均已超過50%（重量比），高于鋼、鋁、鈦等金屬及其合金。

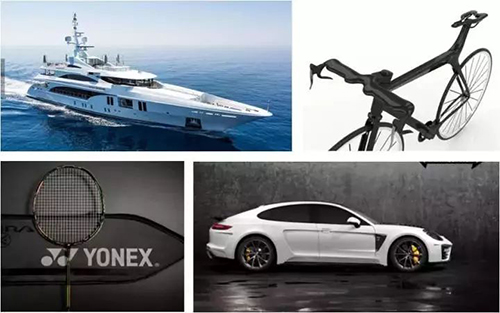

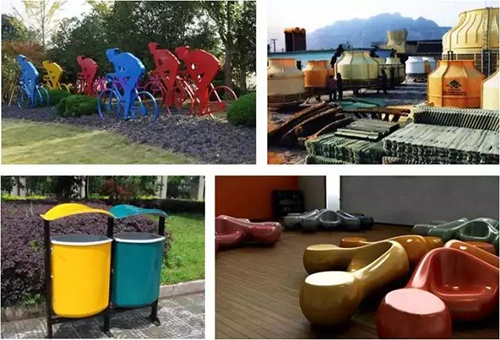

隨著材料制備成本的降低，FRP也開始走入大眾生活，常用的有玻璃纖維增強復合材料GFRP(俗稱玻璃鋼)、碳纖維增強復合材料CFRP。GFRP多用于景觀雕塑、座椅、垃圾桶、儲料罐等，CFRP可用于游艇、汽車、自行車、體育休閑器具等。

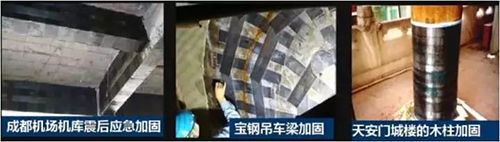

FRP最早于1960年代被用于民用建筑。但直到1990年代，隨著FRP加固鋼筋混凝土結構技術的興起，工程界才逐漸認可對這種新型材料，并擴展到對鋼結構、木結構、砌體結構的加固工程中。

鑒于大家可能對FRP加固技術已經有相當?shù)牧私?，本文主要選擇了FRP在新建建筑作為結構材料和建筑表皮應用的案例，嘗試說明FRP材料的優缺點。

 二、FRP特點

1、重量輕

FRP的密度約為14-21kN/m3，約為鋼的1/6~1/4，亦輕于金屬鋁。應用于大跨結構中時，可極大減輕結構自重。

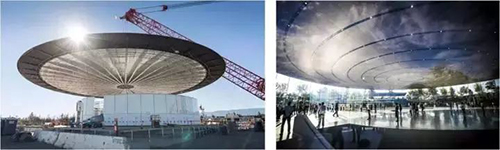

以喬布斯劇院為例，整個碳纖維屋蓋自重僅80t，可采用整體吊裝方式施工。按屋蓋直徑約47m計算，折合每平米平均重46kg，僅相當于約6mm厚的鋼板。如此驚人的減重效果，才使得屋面承重于周邊結構玻璃成為可能，造就了令人驚嘆的空間效果。

2、強度高

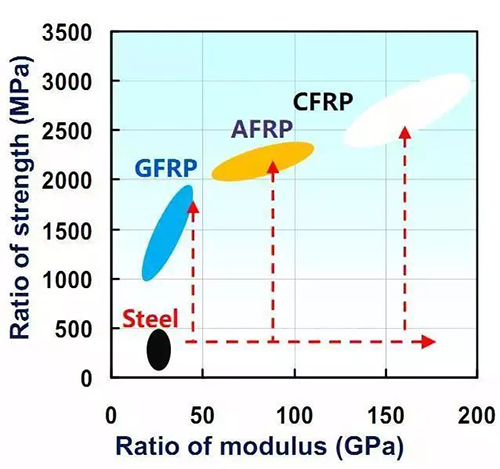

天然物質晶體結構中都有缺陷，材料越細，缺陷越少，強度越高。碳纖維、玻璃纖維的強度可達鋼材的10~20倍，綜合考慮纖維和基體的強度差異，F(xiàn)RP材料的強度/重量比通常可達鋼材的4倍以上，使得FRP大跨結構的極限跨度比傳統結構大2~3倍。

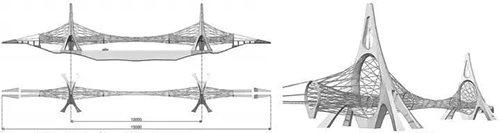

有研究學者曾對利用CFRP索建造跨度10000m的直布羅陀大橋進行了論證，其強度由此可見。

3、成型方便

FRP的生產制作工藝包括拉擠、纏繞、手糊、噴射成型等多種方式。不僅可規?；a(chǎn)形狀規則的FRP制品，更可制作出幾乎任意形狀的板材用于構筑非線性建筑造型。

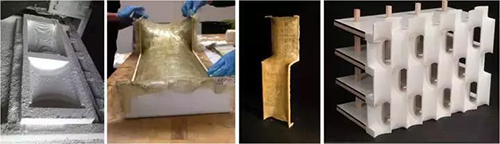

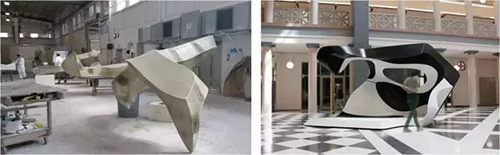

以下展示了手糊工藝制作異形面板的典型流程：加工底膜->手糊->脫模得到基本單元->單元組裝。采用數控機床或3D打印技術進行模具加工，可以精確、快速地得到任意曲面造型。

4、便于拆卸組裝

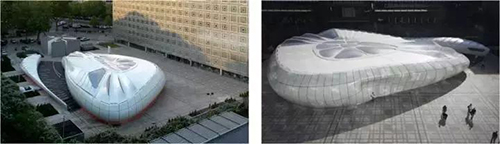

FRP具有包括栓接在內的多種連接方式，其材料的輕便性使其更便于拆卸和組裝。扎哈的香奈兒流動藝術博物館面積約700㎡，主結構構件為鋼結構，外皮為寬度不超過2.55m的GFRP曲面板，在較短時間內就能進行拆卸和拼裝，使其成功地完成了從香港途徑東京、紐約、莫斯科、倫敦直至巴黎的全球巡展。

5、耐腐蝕

海邊造房子最怕什么？其實是腐蝕，無論是鋼材還是混凝土。筆者去年去鼓浪嶼“考察”，偶然間看到腐蝕后的橋墩，對此深有感觸。而FRP可在酸、堿、鹽和潮濕環境中長期使用，亦可抵抗除冰鹽和空氣中鹽分的腐蝕。

薩夫迪和扎哈都設計過可水中移動的“建筑”——游艇，對于海水中的長時間浸泡，F(xiàn)RP表示毫無壓力。

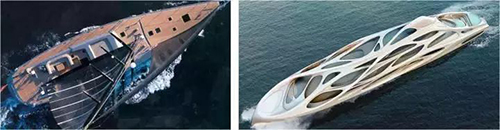

薩夫迪(左)和扎哈(右)設計的游艇

6、各向異性

不同于鋼、鋁等材料各向同性的特點，由于纖維鋪設常具有方向性（單向或雙向交織），使得FRP在沿纖維和垂直纖維方向力學性能相差較大，屬于復合材料力學范疇，力學分析復雜，設計難度較大。

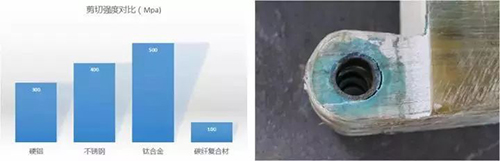

由于層間拉伸/剪切強度低，使得連接部位容易成為構件的薄弱部位，需盡量減少連接，并特別重視連接設計。重要的連接節點可采用鋼節點。

 三、其他特性

1、彈性模量：

FRP的彈性模量與混凝土、木材相當，相比其高強度，結構設計常由變形控制。可通過合理地選擇結構形式、與其它材料組合以及施加預應力等方式控制變形。

2、線脹系數：

遠小于鋼、鋁等金屬材料，一方面使其應用于超長結構時引起的溫度應力不明顯，有利于結構設計；另一方面自帶較好的保溫隔熱效果，不再需要額外的建筑保溫層，節省建筑空間。

3、防火性能：

樹脂在高溫下會由于軟化導致力學性能降低。可利用在樹脂中摻入阻燃劑+FRP表面防火處理的辦法提高防火性能。良好處理的FRP防火效果已能和混凝土相當，詳見后文“舊金山現代藝術博物館擴建工程”案例。

4、經濟性：

FRP材料的價格高于鋼材。但考慮其輕質高強、耐腐蝕、低維護需求等特點，綜合成本具有競爭力。而且隨著科技進步，材料生產成本逐年降低，例如用于加固的CFRP價格如今不到起步時的25%，可以預見FRP材料的潛力。
